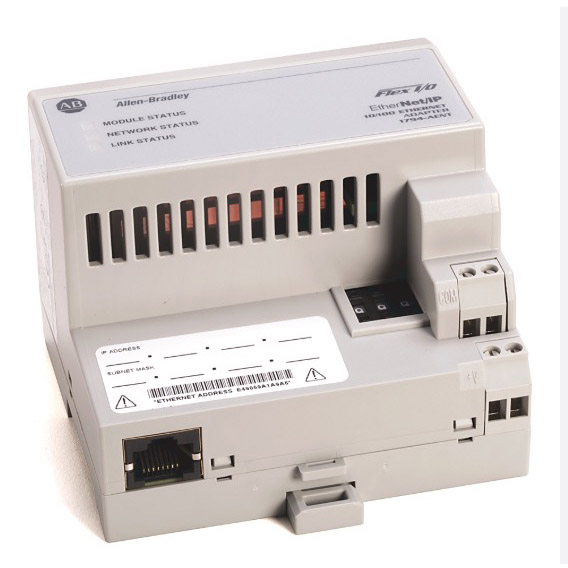

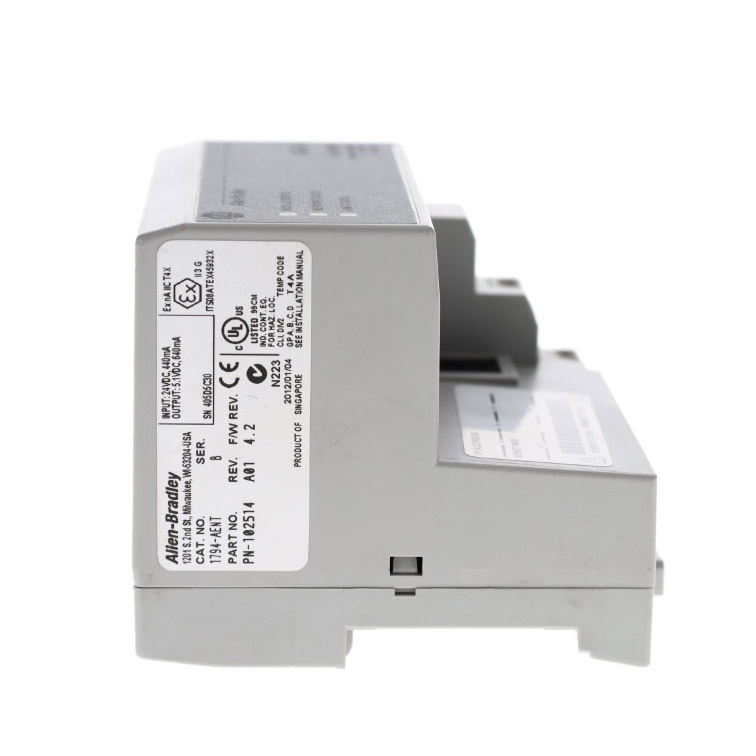

Allen Bradley 1794-AENT

Rayon Automation er som leverandør af Allen Bradley 1794-AENT det centrale kommunikationsadaptermodul i Flex I/O-serien. Den fungerer som en gateway mellem EtherNet/IP-netværket og Flex I/O-modulet og konverterer instruktionerne fra det industrielle Ethernet til underliggende data og driver forskellige I/O-moduler i bagenden. Du er velkommen til at forespørge for mere information.

Send forespørgsel

Produkt beskrivelse

Allen Bradley 1794-AENT leveret af Rayon Automation har bestået CE-certificeringsstandarden. Som det første modul i Flex I/O-racket er det ansvarligt for at tildele adresser til op til 8 I/O-moduler på højre side, planlægge datakommunikation og rapportere modulstatus til controlleren. Vi tilbyder fremragende præ- og eftersalgstjenester. Du er velkommen til at foretage dit køb.

Kernehardwarearkitektur og højhastighedsnetværkskommunikationsmekanisme

Adaptiv industriel Ethernet-grænseflade
Allen Bradley 1794-AENT er udstyret med en standard RJ45 fysisk grænseflade, der understøtter adaptive kommunikationshastigheder på 10/100 Mbps. Kombineret med Full-Duplex-tilstanden kan det øge datagennemstrømningen af backplanen betydeligt, eliminere netværkskollisioner og opnå I/O-opdateringsrespons på mikrosekundniveau.
Eksplicit og implicit støtte til videregivelse af budskaber
Indbygget understøttelse af EtherNet/IP-protokollen. Gennem implicit meddelelser håndteres deterministiske pollingdata i realtid, mens der modtages ikke-periodiske eksplicitte meddelelser (Explicit Messaging) sendt af master-CPU'en, som er velegnet til online parameterkonfiguration og dynamisk diagnose.
Kompakt fysisk snap-on struktur
Den integrerer en effektiv backplane-strømstyringschip, som kan installeres på standardskinner, såsom 1794-TB3 eller 1794-TB3S terminalbaser. Det giver stabil logisk strømforsyning til hele sættet af FLEX I/O-kort monteret på højre side.

Parametre

Parameter	Specifikation
Modelnummer	Allen Bradley 1794-AENT
Modultype	Ethernet/IP kommunikationsadapter
Kompatible systemer	Logix5000 controllere (ControlLogix, CompactLogix osv.)
Maksimalt understøttede I/O-moduler	Op til 8 Flex I/O-moduler
Kommunikationsprotokol	EtherNet/IP (CIP - Common Industrial Protocol)
Ethernet-hastighed	10/100 Mbps adaptiv
Fysisk grænseflade	RJ45 (8-benet) (AENTR har 2 RJ45-grænseflader)
Understøttede topologier	Stjerne, træ, lineær (kræver switch/ETAP); AENTR understøtter Device-Level Ring (DLR)
Maksimal CIP-forbindelser	Op til 64
RPI (Request Packet Interval)	Hurtigste 1 ms
Bagplans strømforbrug (5V DC)	350 mA
Backplane strømforbrug (24V DC)	10 mA
Udgangskapacitet for bagplans strømforsyning	Maksimalt 1,5A (5V DC)
Maksimalt strømforbrug	Cirka 4,5W
Overspændingsstrøm (maksimum)	5A (varende 10ms)
Dimensioner (H x B x D)	94 mm x 94 mm x 69,5 mm (3,7 tommer x 3,7 tommer x 2,7 tommer)
Vægt	Cirka 0,21 kg (0,47 lb) (eksklusive base)
Statusindikator lyser	2: Netværksstatus (NS) og modulstatus (MS)

Typisk arkitektur

1. Allen Bradley 1794-AENT er velegnet til installation i fjernbetjeningsskabe, der er placeret væk fra hovedkontrolrummet, men tæt på feltudstyret, såsom pumperum, understationer til transportbånd osv.
2. Den kan kommunikere samtidigt med flere Logix-controllere, såsom Consuming/Producing, hvilket muliggør datadeling.
3. AENT er udstyret med en webserver. Ingeniører har ikke brug for dedikeret software. Ved at indtaste modulets IP-adresse gennem browseren kan de se modulets status, netværksstatistik, IP-konfiguration og forbindelsesdiagnoseoplysninger.
